Комплект электроснабжения кабинета физики

Комплект электроснабжения кабинета физики КЭС

Учебное оборудование предназначено для обеспечения кабинетов, лабораторий физики и химии средних общеобразовательных школ, электропитанием приборов, установок, электросхем при проведении демонстрационных опытов, фронтальных и лабораторных работ, практикумов, кружковых и факультативных занятий. Является необходимым оборудованием для оснащения кабинетов, в которых используются на занятиях электроприборы.

Комплект позволяет осуществить преобразование переменного напряжения 220В в напряжение 42 В и разводку последнего к рабочим местам учащихся с последующим преобразованием его (при необходимости) в выпрямленное напряжение 4В.(одна розетка на парту)

В жесткий металлический корпус прибора установлены:

1.  понижающий трансформатор 220/5/42 В мощностью 0.63-1.2 Кв-А;
2.  три диодных выпрямительных моста, собранных параллельно для увеличения мощностных характеристик по току и коммутационных элементов;
3.  автоматических выключателей АВ1 АВ3 (двухполюсных) для включения электропитания по рядам парт и коммутации (одновременно) индикаторных ламп;
4.  АВ4 (УЗО) для подключения сети и осуществления защиты от токов утечки при прикосновении человека и др;
5.  Т1 Т2 автоматы, служащие для выбора рода тока питания потребителей 4 В либо ~42 В.

При питании потребителей от источника 4 В осуществляется двухполупериодное выпрямление выпрямительными мостами М1 М3 и подача постоянного тока непосредственно по рядам мест учащихся.
При питании от источника ~42 В напряжение получается непосредственно с клемм трансформатора и коммутируется универсальными элементами управления АВ1-АВ3.

Комплектность поставки:

1. Комплект Электроснабжения универсальный (КЭС) - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.

Технические характеристики прибора:

• Потребляемая мощность КВ-А, не более 0,8
• Электропитание от сети переменного тока: напряжение В, частота Гц 220-250-60
• Выходное напряжение при изменении тока нагрузки: от "0" до "Мах" от источника ~42 В 42-38
  От источника 4 В 4: 2,8
• Максимально допустимый ток от источника: ~42 В (а) Трех линий одновременно 10 (не более 20 минут) 5 (не более 40 минут)
• Максимально допустимый ток от источника: 4 В (а) Трех линий одновременно 15 (не более 20 минут) 10 (не более 40 минут)

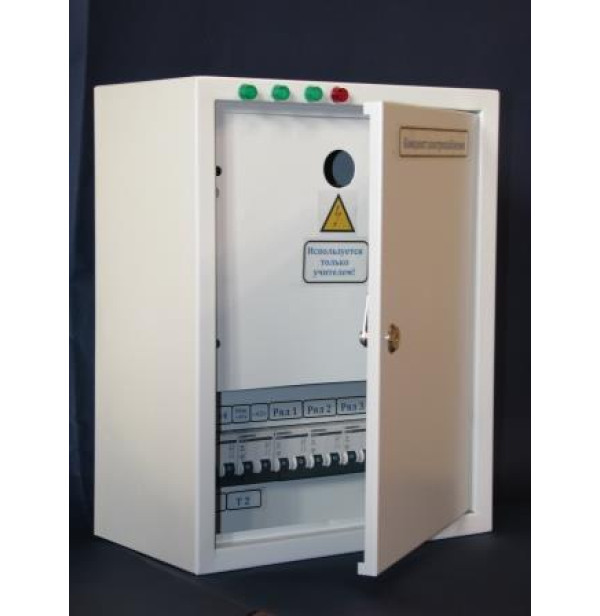

КЭС изготовлен в жестком металлическом корпусе, который способен обеспечить защиту электрических элементов и монтажа от различных повреждений и доступа людей к токоведущим частям оборудования.

Габаритные размеры в мм:

• Высота 390
• Ширина 310
• Глубина 180
• Вес: 10кг

За доп.стоимость возможна поставка
Комплект электроснабжения с проводом 50 м
Комплект электроснабжения с проводом 50 м и 15 розетками
